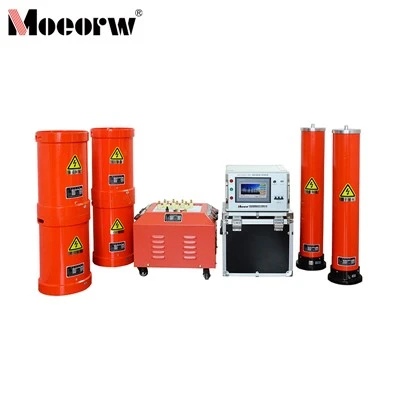

540kVA-270kV সিরিজ রেজোন্যান্স টেস্ট ডিভাইস

1. রেটেড ভোল্টেজ

90kV-35kV তারের ভোল্টেজ পরীক্ষার AC সহ্য করার জন্য উপযুক্ত; অপারেটিং ফ্রিকোয়েন্সি: 30-300Hz,

টেস্ট ভোল্টেজ 52kV এর বেশি নয়, পরীক্ষার সময়কাল 60 মিনিট; 270kV-110kV GIS এবং সুইচের ভোল্টেজ টেস্টিং সহ AC-এর জন্য উপযুক্ত; অপারেটিং ফ্রিকোয়েন্সি

30-300Hz, পরীক্ষার ভোল্টেজ 265kV এর বেশি নয়, পরীক্ষার সময়কাল 1 মিনিট;

180kV-AC 110kV/100000kVA প্রধান ট্রান্সফরমারের জন্য ভোল্টেজ পরীক্ষার প্রয়োজনীয়তা পূরণ করে; অপারেটিং ফ্রিকোয়েন্সি

45-65Hz, পরীক্ষার ভোল্টেজ 1600kV এর বেশি নয়, পরীক্ষার সময়কাল 1 মিনিট;

2. আউটপুট ভোল্টেজ তরঙ্গরূপ বিকৃতি হার

<1.0%

3. ক্রমাগত অপারেশন সময় অনুমোদিত

রেট করা অবস্থার অধীনে 60 মিনিট;

4. ডিভাইসের গুণমান ফ্যাক্টর

Q 30 (f=45Hz) এর চেয়ে বড় বা সমান

5. ডিভাইস আউটপুট তরঙ্গরূপ

সাইন ওয়েভ

6. ইনপুট পাওয়ার সাপ্লাই

তিন-ফেজ 380V বা একক-ফেজ 220V

7. ফ্রিকোয়েন্সি সমন্বয় পরিসীমা

30Hz থেকে 300Hz

8. সিস্টেম পরিমাপ নির্ভুলতা

1.5%

9. প্রতিরক্ষামূলক ফাংশন

ওভারভোল্টেজ, ওভারকারেন্ট, শূন্য-পজিশন শুরু সুরক্ষা

(III) কমপ্লায়েন্স স্ট্যান্ডার্ড

বৈদ্যুতিক ইনস্টলেশন ইঞ্জিনিয়ারিং GB50150-2006 এর জন্য বৈদ্যুতিক সরঞ্জাম গ্রহণযোগ্যতা পরীক্ষার মানদণ্ড

উচ্চ-ভোল্টেজ রেজোন্যান্স টেস্ট ডিভাইস

DL/T 849.6-2004

চুল্লি

GB10229.88

পাওয়ার সরঞ্জামের জন্য প্রতিরোধমূলক পরীক্ষার পদ্ধতি

DL/T596-1996

কাপলিং ক্যাপাসিটর এবং ক্যাপাসিটিভ ডিভাইডার

IEC358(1990)

(IV) প্রধান সরঞ্জাম কনফিগারেশন এবং প্রযুক্তিগত পরামিতি

1. পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই (1 ইউনিট)

রেট পাওয়ার

20kW;

ইনপুট ভোল্টেজ

তিন-ফেজ 380V বা একক-ফেজ 220V ±5%, 50Hz

আউটপুট ভোল্টেজ

সামঞ্জস্যযোগ্য 0-400V

আউটপুট ফ্রিকোয়েন্সি

30-300Hz

মধ্যে সামঞ্জস্যযোগ্য

0.1Hz ধাপ

ফ্রিকোয়েন্সি অস্থিরতা

0.02% এর চেয়ে কম বা সমান

আউটপুট কারেন্ট

0–50A

2. উচ্চ-ভোল্টেজ চুল্লি (মোট 6 ইউনিট)

রেট করা অপারেটিং ভোল্টেজ

45kV

রেট অপারেটিং বর্তমান

2A

রেট ইনডাক্টেন্স

56H

ক্রমাগত অপারেটিং সময়

60 মিনিট

তাপমাত্রা বৃদ্ধি

<65K

অপারেটিং ফ্রিকোয়েন্সি

30~300Hz

3. উত্তেজনা ট্রান্সফরমার (1 ইউনিট)

রেটেড ক্ষমতা

18kVA

ইনপুট ভোল্টেজ

400V

আউটপুট ভোল্টেজ

4/8/16kV

আউটপুট কারেন্ট

4.5/2.25/1.125A

4. ক্যাপাসিটিভ ডিভাইডার (1 সেট)

স্ব-ক্যাপাসিট্যান্স

700pF

রেটেড ভোল্টেজ

270kV

অপারেটিং ফ্রিকোয়েন্সি

30-300Hz

অনিশ্চয়তা

1.5%

রেটেড ভোল্টেজ

270kV/700pF

5. টেস্ট লিড সেট এবং আনুষাঙ্গিক (1 সেট)
